Траншейная крепь: виды и особенности применения в строительстве

Стройка – это всегда работа с рисками, особенно когда дело доходит до земляных работ. Рытье траншей без должного укрепления может привести к обвалам, травмам и даже трагическим последствиям. Именно поэтому траншейная крепь – не просто техническая формальность, а жизненно важный элемент безопасности на площадке.

В этой статье разберемся, какие бывают виды крепей, где и как их применяют, и почему правильный выбор системы укрепления может сэкономить время, деньги, а главное – сохранить здоровье рабочих. Если вы занимаетесь строительством, ремонтом коммуникаций или просто хотите разобраться в теме – этот материал даст вам четкое понимание основ и тонкостей использования траншейной крепи.

Основные виды траншейной крепи и их характеристики

Траншейная крепь не универсальна – ее выбор зависит от глубины выемки, типа грунта, ширины траншеи и даже погодных условий. Рассмотрим самые распространенные варианты, их плюсы и особенности применения.

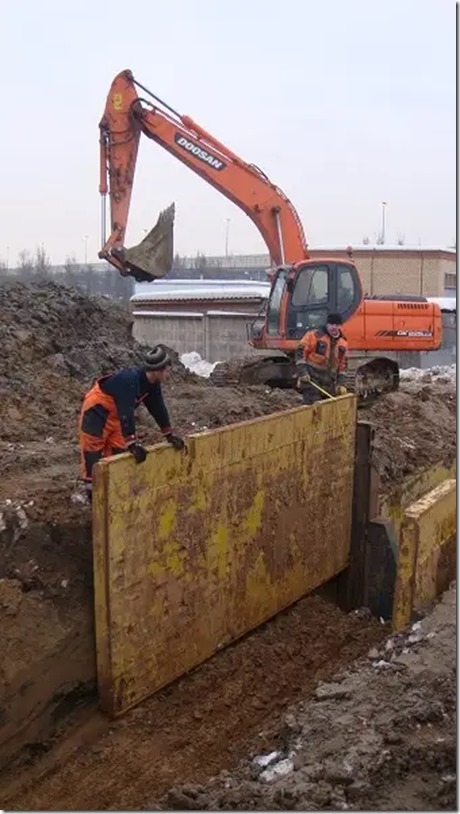

1. Щитовая (панельная) крепь

— Конструкция: Вертикальные щиты из металла или дерева, зафиксированные распорками.

— Где применяется: В устойчивых грунтах при неглубоких траншеях (до 3–4 м).

— Плюсы: Быстрый монтаж, можно использовать многократно.

— Минусы: Не подходит для сыпучих или водонасыщенных грунтов.

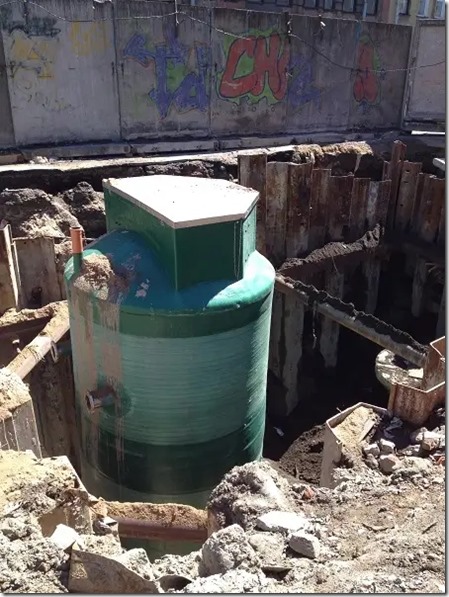

2. Шпунтовая крепь (шпунтовое ограждение)

— Конструкция: Металлические или ПВХ-шпунты (длинные профили), забитые вплотную друг к другу.

— Где применяется: В слабых, обводненных грунтах, рядом с фундаментами.

— Плюсы: Защищает от воды, выдерживает большие нагрузки.

— Минусы: Требует спецтехники для установки, дороже щитовой.

3. Распорная крепь

— Конструкция: Горизонтальные распорки между стенками траншеи, часто с металлическими рамами.

— Где применяется: В узких траншеях для прокладки коммуникаций.

— Плюсы: Простота, дешевизна, подходит для плотных грунтов.

— Минусы: Неэффективна в широких или глубоких выемках.

4. Консольная (анкерная) крепь

— Конструкция: Вертикальные стойки с подкосами или анкерами, закрепленными в устойчивых слоях грунта.

— Где применяется: При глубине более 5 м, в сложных грунтах.

— Плюсы: Не мешает работе внутри траншеи, надежная.

— Минусы: Сложный монтаж, высокая стоимость.

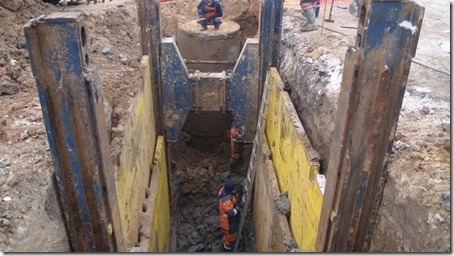

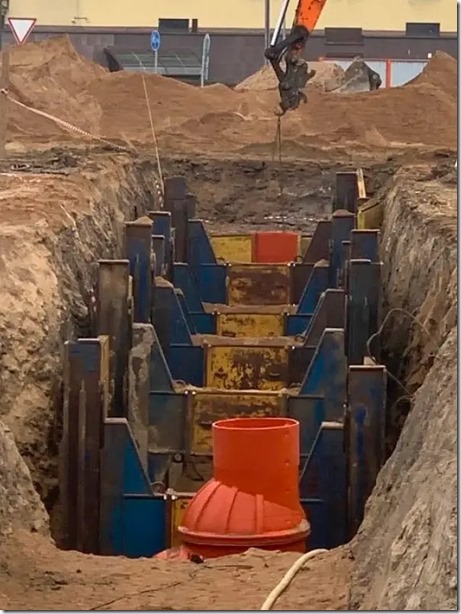

5. Инвентарные системы (готовые комплекты)

— Конструкция: Сборные металлические/пластиковые модули с регулируемыми элементами.

— Где применяется: В городских условиях, при частых работах.

— Плюсы: Максимально быстрая установка, безопасность.

— Минусы: Цена выше самодельных вариантов.

Как выбрать? Для разовых работ в плотном грунте хватит щитов или распорок. Если грунт слабый или траншея глубокая – лучше шпунты или консольная система. А для масштабных проектов с жесткими сроками идеальны инвентарные комплекты.

Преимущества использования траншейной крепи в строительстве

Многие подрядчики пытаются сэкономить на укреплении траншей, считая это лишней тратой времени и денег. Но на практике грамотно подобранная крепь не только окупается, но и приносит выгоду на всех этапах работ.

1. Гарантия безопасности

Главная причина использовать крепь – защита людей. Обрушение стенок траншеи происходит внезапно и с катастрофическими последствиями. Даже в плотном грунте всегда есть риск:

— Проседание почвы из-за дождя или вибраций

— Непредвиденные пустоты в грунте

— Давление от близлежащих сооружений

Крепь исключает эти риски, создавая защитный «каркас» вокруг рабочей зоны.

2. Снижение затрат в долгосрочной перспективе

Качественная крепь помогает избежать:

— Простоя техники – при обрушении экскаватор или рабочие могут оказаться заблокированными.

— Дополнительных земляных работ – засыпанную траншею придется откапывать заново.

— Штрафов и судебных исков – за нарушение техники безопасности.

3. Повышение качества работ

— Четкие геометрические параметры траншеи (ровные стенки, заданная ширина).

— Защита уже проложенных коммуникаций от повреждений.

— Удобство для рабочих – не нужно тратить силы на борьбу с осыпающимся грунтом.

4. Универсальность для разных условий

Современные системы крепей адаптируются под:

— Любые типы грунтов (от песчаных до глинистых)

— Глубину траншеи (от 1 до 15+ метров)

— Погодные условия (дождь, мороз, высокие грунтовые воды)

Итог: Крепь – не «страховка на всякий случай», а рабочий инструмент. Она ускоряет процесс, снижает риски и в итоге экономит бюджет. Следующий раздел – как выбрать крепь под конкретный тип грунта.

Как правильно выбрать крепь для разных типов грунта

Грунт – главный фактор при выборе траншейной крепи. Ошибка в оценке почвы может привести к деформации укреплений или даже аварии. Разберём, какие системы работают лучше всего в различных условиях.

1. Плотные глинистые грунты

Характеристики: Устойчивы, но склонны к растрескиванию при высыхании.

Лучшие варианты крепи:

— Распорные системы – простые и дешёвые, хорошо держат форму

— Щитовые конструкции – для неглубоких траншей (до 3 м)

Важно: При длительных работах возможны осыпания – нужен регулярный контроль.

2. Песчаные и сыпучие грунты

Характеристики: Не держат форму, осыпаются даже при небольшой глубине.

Лучшие варианты крепи:

— Шпунтовое ограждение – полностью предотвращает осыпание

— Инвентарные системы с герметичными щитами – для защиты от грунтовых вод

Особенность: Требуется максимально плотное прилегание элементов.

3. Водонасыщенные грунты

Характеристики: Текучесть, давление воды, риск обрушения.

Лучшие варианты крепи:

— Металлический шпунт (Ларсен) – выдерживает гидростатическое давление

— Консольные системы с дренажом – для отвода воды

Критично: Обязательна проверка на герметичность стыков.

4. Смешанные и неоднородные грунты

Характеристики: Чередование слоёв разной плотности.

Лучшие варианты крепи:

— Комбинированные системы (например, шпунт + распорки)

— Усиленные инвентарные конструкции с регулируемым давлением

Совет: Перед работами нужен детальный анализ грунта по всей глубине.

5. Скальные и полускальные породы

Характеристики: Твёрдые, но с риском внезапных сколов.

Лучшие варианты крепи:

— Анкерное крепление – для фиксации потенциально неустойчивых фрагментов

— Облегчённые щиты – скорее как защита от мелких камней, чем от обрушения

Нюанс: Чаще нужна не крепь, а контролируемое рыхление.

Практическое правило:

Перед выбором системы обязательно:

1. Изучить геологические отчеты (или провести пробное бурение)

2. Учесть глубину траншеи и близость грунтовых вод

3. Оценить сроки работ (для долгих проектов нужна более надежная защита)

Технология монтажа траншейной крепи: этапы и особенности

Правильная установка траншейной крепи – залог её надёжности и долговечности. Даже самая прочная система не сработает, если смонтирована с нарушениями. Разберём ключевые этапы монтажа для разных типов креплений.

1. Подготовительные работы

Перед началом монтажа необходимо:

? Провести анализ грунта – определить тип почвы и уровень грунтовых вод

? Разработать проект крепления – выбрать тип системы, рассчитать нагрузки

? Подготовить материалы и инструменты – щиты, распорки, шпунты, крепёж

? Обеспечить безопасную зону работ – оградить площадку, установить предупредительные знаки

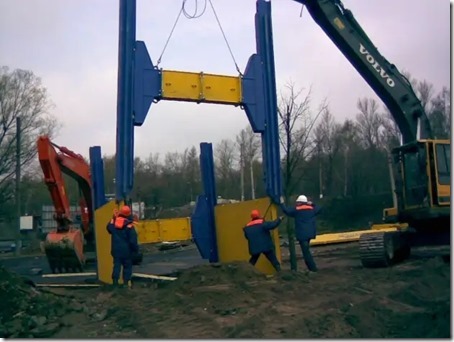

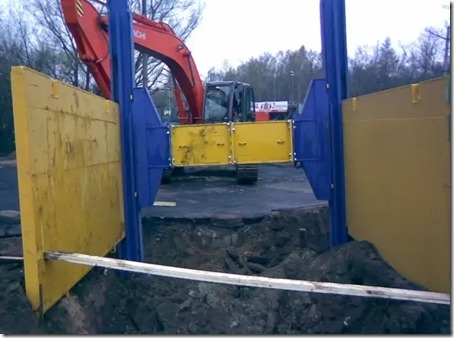

2. Основные этапы монтажа

Для щитовых и распорных систем:

1. Рытьё начального участка траншеи (обычно 1-1,5 м глубиной)

2. Установка вертикальных щитов по обеим сторонам выемки

3. Фиксация распорками с шагом 1-2 м (зависит от грунта)

4. Постепенное углубление с повторением цикла

Для шпунтовых ограждений:

1. Разметка линии установки шпунтов

2. Забивка/вибропогружение элементов (требуется спецтехника)

3. Герметизация стыков при высоком УГВ

4. Монтаж распорных ярусов по мере углубления

Для консольных и анкерных систем:

1. Установка вертикальных стоек по краям траншеи

2. Бурение анкерных скважин за пределами выемки

3. Монтаж тяг и распорок с регулировкой натяжения

4. Поэтапное укрепление по мере проходки

3. Критические моменты монтажа

• Контроль вертикальности – отклонения более 2% недопустимы
• Плотность прилегания элементов – особенно в водонасыщенных грунтах
• Регулярный осмотр креплений в процессе работ
• Запрет на демонтаж до завершения всех работ в траншее

4. Ошибки, которых стоит избежать

• Использование повреждённых элементов крепления
• Превышение расчётной глубины без усиления системы
• Игнорирование изменения состояния грунта
• Экономия на крепеже и фиксаторах

Совет от профессионалов:

Для сложных условий лучше использовать инвентарные системы – их проще монтировать, а риск ошибок минимален. В любом случае, работы должны выполнять опытные бригады с соблюдением всех нормативов.

В следующем разделе разберём нормативные требования и вопросы безопасности – как работать в траншеях без риска для жизни.

Нормативные требования и безопасность при работе с траншейной крепью

Работа в траншеях относится к категории повышенной опасности. Согласно статистике, обрушения грунта – одна из основных причин травматизма в строительстве. Чтобы минимизировать риски, важно строго соблюдать нормативные требования и правила безопасности.

1. Ключевые нормативные документы

В России работы с траншейной крепью регулируются:

— СНиП 12-03-2001 «Безопасность труда в строительстве»

— СНиП 12-04-2002 «Строительная техника и технологии»

— ГОСТ Р 12.4.026-2015 «Цвета сигнальные и знаки безопасности»

— ПБ 08-624-03 «Правила безопасности при строительстве подземных сооружений»

Для разных регионов могут действовать дополнительные местные нормативы, особенно в зонах с:

— Высоким уровнем грунтовых вод

— Сейсмической активностью

— Вечной мерзлотой

2. Основные требования безопасности

Общие правила:

— Глубина траншеи более 1,2 м требует обязательного крепления

— Максимальный вылет грунта от края траншеи – не менее 0,5 м

— Обязательное ограждение зоны работ и предупредительные знаки

Требования к персоналу:

— Работники должны пройти инструктаж по технике безопасности

— Наличие не менее двух выходов из траншеи длиной более 7 м

— Запрет на нахождение людей в зоне работы экскаватора

Контроль креплений:

— Ежесменный осмотр всех элементов

— Замеры деформаций (не более 2% от глубины)

— Немедленная остановка работ при появлении трещин в грунте

3. Типовые нарушения и их последствия

4. Особые случаи

При высоком УГВ:

— Обязательное водопонижение

— Использование герметичных шпунтовых ограждений

В зимний период:

— Учет промерзания/оттаивания грунта

— Дополнительный контроль креплений

В городских условиях:

— Мониторинг вибраций от транспорта

— Усиление креплений у фундаментов

Важно помнить:

Безопасность – не формальность, а необходимость. Регулярные проверки и соблюдение норм сохранят не только бюджет проекта, но и жизни людей.
