Подвеска квадроцикла: диагностика, ремонт и тонкая настройка

Подвеска квадроцикла: признаки износа, ремонт и настройка для разных условий

Привет, фанаты бездорожья! Если ваш квадроцикл — это не просто техника, а верный боевой товарищ, который смело ныряет в лужи, штурмует кочки и не боится самых жёстких маршрутов, то вы точно знаете, насколько важна его подвеска. Она — сердце комфорта, основа управляемости и, что самое главное, гарант вашей безопасности. Думаете, она просто пружинит? Как бы не так! От её состояния зависит, сможете ли вы пролететь по гребёнке, не почувствовав ударов, или уверенно войти в крутой поворот. Особенно, если речь идёт про серьёзные машины, такие как квадроциклы BRP, где каждая деталь работает на результат. Обслуживание квадроциклов BRP начинается именно с понимания того, как работает и на что жалуется подвеска. В этой статье мы разберём её по винтику: узнаем, из чего она состоит, какие сигналы подаёт, когда устала, как её правильно диагностировать, чинить и даже настроить «под себя» для любых приключений. Готовы погрузиться в мир пружин и амортизаторов? Поехали!

I. Введение: Почему подвеска — это не только комфорт, но и ваша безопасность

Представьте: вы мчитесь по лесной трассе, и вдруг — серия глубоких ям. Если подвеска квадроцикла в порядке, вы их почти не заметите, словно плывёте по волнам. А если нет? Тогда каждый ухаб будет отбивать по рукам и пятой точке, квадрик будет неуклюже скакать, пытаясь вас скинуть, и, что хуже всего, может потерять управление. Звучит не очень, правда?

Подвеска — это тот самый «невидимый герой» ваших приключений. Она не только сглаживает все неровности, делая поездку комфортной, но и постоянно удерживает колёса в контакте с поверхностью, обеспечивая стабильность и чёткую управляемость. Без исправной подвески ваш квадроцикл BRP, каким бы мощным он ни был, превратится в неуклюжий и опасный аппарат. Она гасит удары, предотвращает крены, позволяет колёсам цепляться за грунт, когда вы штурмуете подъёмы или преодолеваете камни. По сути, от её состояния зависит, насколько уверенно и безопасно вы будете чувствовать себя за рулём. Так что, давайте не будем игнорировать этот важнейший элемент и научимся понимать, когда он требует внимания.

II. Из чего состоит подвеска квадроцикла: Краткий ликбез

Чтобы понимать, о чём идёт речь, когда мы говорим про обслуживание квадроциклов BRP и их подвеску, давайте быстро пробежимся по её основным элементам. Это не так сложно, как кажется!

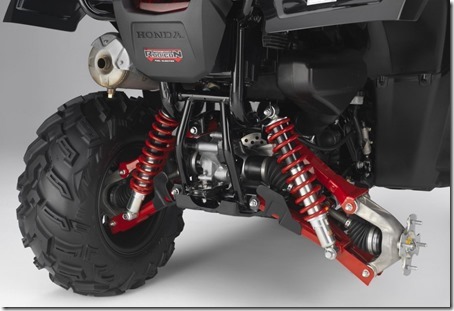

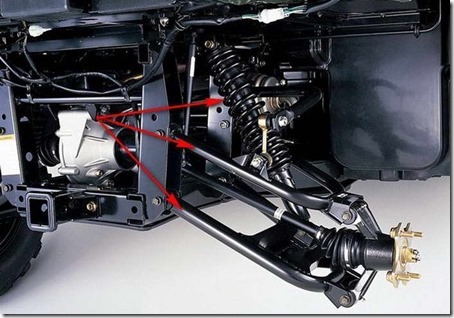

Заглянем внутрь: основные элементы подвески вашего квадрика

Представьте, что подвеска — это руки и ноги вашего квадроцикла, которые соединяют колёса с рамой и позволяют им двигаться вверх-вниз, поглощая удары.

• Рычаги подвески (А-образные): Это основные «кости» подвески. Они бывают верхними и нижними, крепятся к раме и ступице. Именно они позволяют колесу двигаться вертикально, удерживая его в нужном положении относительно квадроцикла.
• Амортизаторы (стойки): Это главные «поглотители ударов». Каждый амортизатор состоит из пружины (она принимает на себя основной удар и возвращает колесо на место) и демпфера (он гасит колебания, чтобы квадрик не скакал, как мячик). Бывают разные типы: газомасляные, однотрубные, двухтрубные – каждый со своими особенностями, но суть одна: сделать поездку плавной и контролируемой.
• Шаровые опоры: Это такие «суставы», которые соединяют рычаги подвески со ступицей колеса. Они позволяют колесу не только двигаться вверх-вниз, но и поворачиваться (в случае с передними колёсами), сохраняя при этом надёжное соединение.
• Сайлентблоки: Это резинометаллические втулки, которые устанавливаются в местах крепления рычагов к раме и между другими элементами. Их задача — гасить вибрации, смягчать удары и обеспечивать плавное, без рывков, движение деталей подвески. Они работают как буфер.
• Ступичные подшипники: Именно они позволяют колёсам свободно вращаться. Они находятся внутри ступицы и постоянно испытывают огромные нагрузки от веса квадроцикла и ударов о неровности.
• Приводные валы (ШРУСы): Хотя это больше относится к трансмиссии, они неразрывно связаны с подвеской. Шарниры равных угловых скоростей (ШРУСы) позволяют передавать крутящий момент от двигателя к колёсам, даже когда подвеска работает и колёса меняют своё положение.

Если говорить о типах подвески, то на современных квадроциклах чаще всего используется независимая подвеска (IRS). Это когда каждое колесо крепится к раме отдельно и движется независимо от другого. Такой тип обеспечивает максимальный комфорт и лучшее сцепление с дорогой, особенно на пересеченной местности.

Понимание этих базовых элементов поможет вам быстрее разобраться, что именно «болит» у вашего квадрика, когда он начинает капризничать.

III. Признаки износа подвески: Когда ваш квадроцикл подает сигналы SOS

Ваш квадроцикл не умеет говорить словами, но он отлично умеет подавать сигналы, когда с его подвеской что-то не так. Ваша задача — научиться эти сигналы распознавать. Не игнорируйте их, иначе небольшая проблема может превратиться в дорогостоящий ремонт.

Ваша подвеска «говорит» с вами: учимся понимать ее сигналы

Давайте разделим признаки на те, что мы можем увидеть, и те, что почувствуем при езде.

• Визуальные признаки (что можно увидеть):
  • Течь амортизаторов: Самый очевидный сигнал. Если вы заметили масляные следы на штоке амортизатора или на его корпусе, значит, сальникам пришёл конец, и масло вытекает. Амортизатор перестаёт нормально работать, и его пора чинить или менять.
  • Повреждение пыльников: Маленькие резиновые «гармошки» (пыльники) на шаровых опорах, ШРУСах или штоках амортизаторов — это первая линия защиты от грязи и воды. Если они порваны или потрескались, грязь и вода быстро попадут внутрь узла, уничтожив смазку и сами детали.
  • Деформация рычагов: После сильных ударов о камни или пни рычаги подвески могут погнуться или даже треснуть. Это видно невооружённым глазом и требует немедленной замены.
  • Неравномерный износ шин: Если одна сторона шины стёрта сильнее, чем другая, или протектор «съеден» неравномерно, это может указывать на серьёзные проблемы с углами установки колёс (развал/схождение), которые, в свою очередь, часто связаны с износом элементов подвески.
  • Изменение клиренса: Ваш квадроцикл «просел» на одно колесо или весь стал заметно ниже? Это может быть признаком «уставших» пружин или амортизаторов, которые потеряли свою жёсткость.
• Поведенческие признаки (что вы чувствуете при езде):
  • Стуки, скрипы, люфты: Слышите глухие стуки, когда проезжаете по кочкам? Или скрипы при поворотах? Чувствуете, что колесо «гуляет», если его покачать? Это верные признаки износа сайлентблоков, шаровых опор или ступичных подшипников. Не откладывайте проверку!
  • Ухудшение управляемости: Если ваш квадроцикл начал «рыскать» на прямой, плохо держит дорогу, его постоянно уводит в сторону или он «плавает» при поворотах – это серьёзный повод проверить подвеску.
  • Увеличение кренов: Квадроцикл слишком сильно кренится в поворотах, даже на небольшой скорости? Пружины и амортизаторы перестали справляться со своей задачей.
  • «Пробои» подвески: Если на относительно небольших неровностях вы чувствуете сильный удар, словно подвеска «пробивается» до упора, это говорит о её недостаточной жёсткости или неисправности амортизаторов.
  • Неравномерная жёсткость: Ощущение, что одна сторона квадроцикла жёстче или мягче другой.
  • Вибрации: Если вибрация идёт не от двигателя, а ощущается в руле или раме при движении, особенно на определённых скоростях, это может быть связано с износом элементов подвески или ступичных подшипников.

Помните, чем раньше вы обратите внимание на эти сигналы, тем проще и дешевле будет ремонт квадроцикла.

IV. Диагностика подвески: Как найти истинную причину проблемы

Вы заметили какие-то подозрительные симптомы? Отлично! Теперь задача — точно определить, что именно вышло из строя. Иногда это очевидно, иногда нужна более глубокая диагностика подвески квадроцикла.

От «подозрения» до «диагноза»: пошаговая проверка подвески

1. Проверка люфтов колёс: Это первое, что нужно сделать.
   • Поддомкратьте квадроцикл так, чтобы колесо полностью повисло в воздухе.
   • Проверьте люфт в вертикальной плоскости: Возьмитесь руками за верхнюю и нижнюю части колеса и попробуйте покачать его на себя и от себя. Если чувствуете стук или движение — это может быть износ шаровых опор, сайлентблоков рычагов или ступичных подшипников.
   • Проверьте люфт в горизонтальной плоскости: Возьмитесь за переднюю и заднюю части колеса и покачайте его вправо-влево. Люфт здесь чаще всего указывает на проблемы с рулевыми наконечниками или сайлентблоками.
   • Если люфт есть, попробуйте одновременно следить за тем, какой именно узел «играет». Это поможет локализовать проблему.
2. Визуальный осмотр: Тщательно осмотрите все элементы подвески.
   • Проверьте рычаги на наличие трещин, погнутостей.
   • Осмотрите пыльники шаровых опор и ШРУСов на предмет разрывов.
   • Посмотрите на амортизаторы – нет ли масляных подтёков.
   • Проверьте состояние сайлентблоков (резиновые втулки) – нет ли трещин, выдавливания резины.
3. «Тест на раскачивание»: Подойдите к каждому углу квадроцикла (около колеса), сильно надавите вниз и резко отпустите. Исправный амортизатор должен погасить колебания за 1-2 цикла. Если квадрик продолжает раскачиваться, как маятник, или делает это слишком медленно, то амортизатор, скорее всего, «устал» и требует ремонта или замены.
4. Проверка пыльников: Целостность этих резиновых элементов — залог долгой жизни внутренних компонентов. Порванный пыльник пропускает грязь и воду, быстро уничтожая шарниры и подшипники.

• Когда обращаться в сервис: Если вы не уверены в своих силах, у вас нет нужного инструмента, или проблема кажется слишком сложной, не стесняйтесь обратиться в специализированный сервис квадроциклов. Опытные механики быстро и точно поставят диагноз, используя профессиональное оборудование, и проведут качественный ремонт. Особенно это актуально для квадроциклов BRP, где многие узлы требуют специальных знаний.

V. Ремонт элементов подвески: Возвращаем квадроциклу былую прыть

Обнаружена поломка? Не беда! Большинство элементов подвески квадроцикла подлежат замене. Главное — правильно определить изношенную деталь и использовать качественные запчасти.

Чиним сами или доверяем профи? Основные виды ремонта подвески

• Замена сайлентблоков: Эти резинометаллические втулки изнашиваются довольно часто, особенно при агрессивной езде. Они отвечают за гашение вибраций и отсутствие люфтов в рычагах. Для их замены обычно требуется специальный инструмент – пресс или приспособление для выпрессовки/запрессовки. Своими силами это возможно, но попотеть придётся.
• Замена шаровых опор: Если при диагностике обнаружен люфт в шаровых, их нужно менять. Этот процесс требует аккуратности и правильного инструмента (съёмника). Некоторые шаровые могут быть прикручены, другие – запрессованы.
• Замена ступичных подшипников: Эти подшипники испытывают колоссальные нагрузки. Их износ проявляется гулом, люфтом колеса и иногда перегревом ступицы. Замена ступичных подшипников часто требует специального инструмента для запрессовки, чтобы не повредить новые детали.
• Ремонт или замена амортизаторов:
  • Ремонт: Если амортизатор потёк, иногда можно обойтись заменой ремкомплекта (сальников, уплотнений) и масла, а затем заправкой газом. Это сложная процедура, требующая специальных навыков и оборудования.
  • Замена: Если корпус амортизатора деформирован, шток погнут или внутренние компоненты сильно изношены, то единственный вариант — полная замена. Выбирайте амортизаторы, подходящие для вашей модели квадроцикла BRP и вашего стиля езды.
• Ремонт или замена рычагов подвески: Если рычаг сильно погнут или на нём есть трещины, его нужно менять. Попытки выпрямить погнутый рычаг часто приводят к нарушению его геометрии и повторной поломке.
• Важность использования качественных запчастей: Не экономьте на запчастях для подвески! Дешёвые аналоги могут выйти из строя гораздо быстрее, поставив под угрозу вашу безопасность и требуя повторного ремонта. Оригинальные запчасти или проверенные аналоги от надёжных производителей – ваш выбор.

VI. Настройка подвески для разных условий: Делаем квадроцикл «под себя»

Вот мы и дошли до самого интересного! Если ваш квадроцикл BRP имеет регулируемые амортизаторы, вы можете настроить его подвеску под свой вес, стиль езды и тип местности. Это как пошив костюма по мерке — квадрик станет продолжением ваших мыслей!

Тонкая настройка: как адаптировать подвеску к своему стилю езды

1. Настройка преднатяга пружины (Preload):
   • Что это: Преднатяг — это начальное сжатие пружины. Регулируя его, вы меняете жёсткость подвески и клиренс квадроцикла.
   • Как регулировать: Обычно это делается путём затягивания или ослабления гайки на корпусе амортизатора, которая сжимает пружину.
   • Для чего:
     • Увеличение преднатяга: Делает подвеску жёстче, увеличивает клиренс. Полезно, если вы часто ездите с пассажиром или грузом, а также для агрессивной езды по сильно пересеченной местности, чтобы избежать «пробоев».
     • Уменьшение преднатяга: Делает подвеску мягче, снижает клиренс. Подойдёт для более комфортной езды по ровным участкам или для лёгкого райдера.
2. Регулировка сжатия и отбоя амортизаторов (если амортизаторы регулируемые):
   • Это более тонкие настройки, доступные на продвинутых амортизаторах (часто встречаются на квадроциклах BRP). Обычно есть отдельные регулировки для быстрого и медленного сжатия/отбоя.
   • Сжатие (Compression): Определяет, насколько быстро амортизатор сжимается при ударе.
     • Больше сжатия: Делает подвеску жёстче при проезде неровностей. Полезно для прыжков, больших ударов, агрессивной езды.
     • Меньше сжатия: Делает подвеску мягче, лучше поглощает мелкие неровности. Повышает комфорт.
   • Отбой (Rebound): Определяет, насколько быстро амортизатор распрямляется после сжатия.
     • Больше отбоя (медленнее распрямляется): Удерживает колесо на земле после прыжка или на гребёнке, не даёт квадрику «подбрасывать».
     • Меньше отбоя (быстрее распрямляется): Позволяет подвеске быстрее восстановиться, актуально для быстрой езды по сильно пересеченной местности.
   • Практические советы: Начинайте с рекомендованных производителем настроек и меняйте их понемногу. Тестируйте на знакомых участках. Нет универсальной настройки — она зависит от ваших предпочтений и условий.
3. Важность правильной геометрии подвески:
   • Схождение/развал: Это углы установки колёс. Неправильные углы могут привести к плохому управлению, рысканию и быстрому износу шин. После серьёзных ударов, ремонта подвески или её деформации обязательно проверьте и отрегулируйте эти параметры в сервисе квадроциклов.

VII. Заключение: Здоровая подвеска — залог ярких приключений

Вот и подошёл к концу наш большой разговор о подвеске квадроцикла. Надеемся, теперь вы понимаете, что этот узел — не просто набор железок, а сложный и жизненно важный механизм, который требует вашего внимания и заботы. От его состояния зависит, насколько безопасными, комфортными и драйвовыми будут ваши приключения.

Не игнорируйте стуки, течи и странное поведение вашего квадроцикла. Своевременная диагностика подвески, правильный ремонт с использованием качественных запчастей и тонкая настройка «под себя» — это не просто пункты из регламента, а инвестиция в вашу уверенность на бездорожье. И помните, если вы не уверены в своих силах, профессиональный сервис квадроциклов, особенно если у вас квадроцикл BRP, всегда готов прийти на помощь. Пусть ваша подвеска всегда будет в идеальном состоянии, а приключения — незабываемыми! До встречи на трассах!
