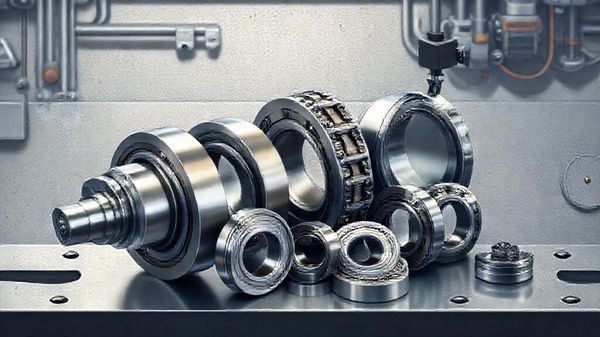

Как выбрать подшипник для промышленного узла: нагрузка, скорость вращения, температурный режим и условия эксплуатации
Подшипник редко выходит из строя «сам по себе». Обычно причина появляется раньше: неверно оценена радиальная нагрузка, не учтена осевая сила, выбран неподходящий зазор или смазка, а иногда корпус и вал имеют недопустимые отклонения. Поэтому подбор начинают не с каталожного номера, а с условий работы узла. Правильный подшипник — это не просто совпадение диаметра посадочного места, а соответствие нагрузки, частоты вращения, температуры, загрязнения и требований к ресурсу.
Краткий ответ выглядит так: сначала определяются тип и направление нагрузок, затем рассчитываются динамическая и статическая грузоподъёмности, проверяется допустимая скорость, выбираются внутренний зазор, уплотнения и материал сепаратора. После этого оцениваются посадки, смазка и реальные условия монтажа. Такой порядок помогает избежать ситуации, когда деталь формально подходит по размеру, но быстро перегревается или разрушается под нагрузкой.
В промышленном оборудовании ошибка часто становится заметной не сразу. Подшипник может несколько недель работать без явных признаков неисправности, а затем внезапно начать шуметь, нагреваться и разрушаться. Особенно это характерно для вентиляторов, насосов, редукторов, конвейеров и электродвигателей, где небольшое нарушение соосности или избыток смазки постепенно превращаются в серьёзную проблему.
При подборе комплектующих полезно опираться не только на каталог, но и на техническую документацию производителя. Например, производитель ТПЗ указывает параметры, по которым можно сопоставить типоразмер, конструкцию и область применения подшипников с характеристиками конкретного узла.
Содержание
Начинать следует с нагрузки
Первый вопрос — какие силы воспринимает опора. Радиальная нагрузка действует перпендикулярно оси вращения. Она характерна для валов с ремёнными передачами, зубчатыми колёсами, роторами и шкивами. Осевая нагрузка направлена вдоль оси и возникает, например, в винтовых передачах, насосах, редукторах с косозубыми колёсами и вертикальных валах. На практике часто присутствуют обе составляющие, поэтому расчёт ведут по эквивалентной динамической нагрузке.
Для радиально-упорных и роликовых подшипников обычно используется зависимость вида P = XFr + YFa, где Fr — радиальная нагрузка, Fa — осевая, а коэффициенты X и Y берутся из каталога с учётом отношения Fa/Fr и угла контакта. Для чисто радиальной нагрузки у некоторых шариковых подшипников эквивалентная нагрузка может быть близка к Fr, но автоматически переносить это правило на любую конструкцию нельзя.
Расчётный ресурс в миллионах оборотов определяется по формуле L10 = (C/P)p. Здесь C — базовая динамическая грузоподъёмность, P — эквивалентная динамическая нагрузка, показатель степени p равен 3 для шариковых и 10/3 для роликовых подшипников. Показатель L10 означает ресурс, при котором 90% одинаковых подшипников при статистически заданных условиях не достигают усталостного разрушения. Это расчётная характеристика, а не обещание срока службы конкретной детали.
Важно: запас по грузоподъёмности не компенсирует перекос, неправильную посадку, ударные нагрузки или недостаточную смазку. Если в механизме есть толчки и вибрация, расчётную нагрузку корректируют коэффициентом условий работы, а не выбирают подшипник только по номинальному диаметру.
Как соотнести нагрузку и конструкцию
Однорядные радиальные шариковые подшипники универсальны: они воспринимают радиальную и ограниченную осевую нагрузку в обоих направлениях, отличаются малым сопротивлением вращению и подходят для электродвигателей, роликов, вентиляторов и приводов. Если осевая сила заметна или направление нагрузки меняется, чаще рассматривают радиально-упорные конструкции.
| Тип подшипника | Основное преимущество | Ограничения | Типичные применения |
|---|---|---|---|
| Радиальный шариковый | Высокая скорость, низкое трение, универсальность | Ограниченная осевая и ударная нагрузка | Электродвигатели, вентиляторы, насосы |
| Радиально-упорный шариковый | Работа с комбинированной нагрузкой | Часто требует правильной схемы установки и предварительного натяга | Шпиндели, насосы, редукторы |
| Цилиндрический роликовый | Большая радиальная грузоподъёмность и жёсткость | Не все исполнения воспринимают осевую силу | Редукторы, генераторы, тяжёлые валы |
| Конический роликовый | Комбинированная нагрузка и высокая жёсткость | Чувствителен к регулировке зазора и монтажу | Колёсные узлы, редукторы, приводные механизмы |
| Сферический роликовый | Переносит перекосы и высокие радиальные нагрузки | Большее трение и габариты по сравнению с шариковыми | Конвейеры, дробилки, тяжёлое оборудование |
Скорость вращения и тепловой режим
Чем выше частота вращения, тем важнее внутреннее трение, тип сепаратора, вязкость смазки и точность изготовления. Предельная частота, указанная в каталоге, не всегда является рабочей для конкретного узла: она зависит от нагрузки, способа смазывания, температуры окружающей среды и возможности отвода тепла.
Для быстроходных валов критичны даже небольшие отклонения. Избыточное количество консистентной смазки повышает сопротивление вращению и вызывает разогрев. Слишком вязкое масло также увеличивает потери. В высокоскоростных узлах применяют специальные смазки, регулируют количество смазочного материала и проверяют тепловой баланс после запуска.
При температуре выше стандартного диапазона необходимо уточнить температурную стабильность стали, смазки, сепаратора и уплотнений. Для повышенных температур могут использоваться специальные термообработанные кольца и смазочные материалы, однако это обычно сопровождается снижением допустимой скорости или грузоподъёмности. Рабочую температуру измеряют не «на ощупь», а датчиком на корпусе или в зоне опоры после выхода механизма на установившийся режим.
Практический ориентир: если температура корпуса заметно растёт после замены подшипника, не следует сразу считать деталь бракованной. Сначала проверяются количество смазки, натяг, перекос, соосность, состояние посадочных поверхностей и наличие осевой нагрузки, не предусмотренной расчётом.
Внутренний зазор, посадки и монтаж
Внутренний радиальный зазор определяет, насколько свободно кольца и тела качения могут перемещаться до установки. После напрессовки на вал или в корпус зазор уменьшается из-за упругой деформации кольца. Если одновременно присутствует значительный температурный перепад между валом и корпусом, рабочий зазор изменяется ещё сильнее.
Исполнение с увеличенным зазором, например группы C3, применяют не «для надёжности вообще», а при конкретных условиях: плотных посадках, повышенной температуре внутреннего кольца, заметном температурном градиенте или конструктивной необходимости. Установка C3 вместо стандартного зазора без расчёта может увеличить вибрацию и снизить точность вращения.
Посадка выбирается по характеру относительного движения кольца и нагрузке. Если кольцо вращается относительно нагрузки, обычно требуется посадка с натягом, иначе возможны проворачивание и фреттинг-коррозия. Но чрезмерный натяг уменьшает зазор, повышает напряжения в кольце и может привести к перегреву. Геометрию вала и корпуса проверяют микрометром, нутромером или координатными средствами контроля, а не только визуально.
Уплотнения и защита от загрязнений
Открытые подшипники удобны там, где предусмотрена централизованная подача масла или регулярное обслуживание. Исполнения с металлическими защитными шайбами уменьшают попадание крупных частиц и удерживают смазку, но не обеспечивают полной герметичности. Резиновые контактные уплотнения защищают лучше, однако создают дополнительное трение и ограничивают скорость.
В пыльной, влажной или химически активной среде выбор уплотнения иногда важнее, чем небольшая разница в грузоподъёмности. Для пищевого, фармацевтического и химического оборудования дополнительно учитывают совместимость смазки с рабочей средой, требования к материалам и возможность мойки. Если вода попадает в узел под давлением, стандартное уплотнение может оказаться недостаточным — конструкцию приходится дополнять лабиринтами, защитными крышками и правильным дренажом.
Пошаговый алгоритм подбора
- Зафиксировать диаметр вала, диаметр корпуса и доступную ширину.
- Определить радиальную, осевую и ударную нагрузки, включая массу вращающихся деталей.
- Указать частоту вращения, режим работы, количество пусков и остановок.
- Рассчитать эквивалентную нагрузку и требуемый ресурс по ISO 281 с поправкой на реальные условия.
- Выбрать конструкцию подшипника, тип сепаратора, зазор и вариант уплотнения.
- Проверить статическую грузоподъёмность по ISO 76, особенно при ударах, остановленном валу и медленном вращении.
- Согласовать посадки, способ монтажа, смазку и процедуру контроля после запуска.
Памятка перед заказом и установкой
| Что проверить | Почему это важно | Признак корректного решения |
|---|---|---|
| Обозначение и размеры | Ошибки в одной цифре меняют конструкцию или зазор | Код сверён с каталогом и чертежом узла |
| Нагрузка и ресурс | Размер не показывает реальную несущую способность | Есть расчёт C, P и L10 |
| Температура и скорость | Определяют смазку, сепаратор и допустимый режим | Параметры проверены для фактических, а не номинальных условий |
| Посадки и соосность | Перекос и проворачивание сокращают ресурс | Размеры измерены, поверхности без задиров |
| Монтаж | Удар по неподходящему кольцу повреждает дорожки качения | Усилие передаётся через устанавливаемое кольцо, используется исправный инструмент |
Итоги
Выбор промышленного подшипника начинается с анализа узла, а не с поиска самой распространённой маркировки. Нагрузка определяет тип и размер, скорость — конструкцию, сепаратор и смазку, температура — рабочий зазор и материалы, а загрязнение — необходимость уплотнений и дополнительных защитных решений. Отдельно проверяются посадки, соосность и технология монтажа: именно здесь часто скрывается причина преждевременного отказа.
Надёжный подбор — это связка расчёта, каталожных данных и понимания реальной эксплуатации. Если в узле есть переменные нагрузки, высокая скорость, нагрев или сложные условия среды, параметры лучше согласовать с техническим специалистом до заказа. Опыт эксплуатации конкретного оборудования также ценен: по характеру шума, температуре и состоянию демонтированной детали можно уточнить расчёт и избежать повторения прежней ошибки.
