Кто производит СГУ в России: обзор изготовления уплотнений
Производство сухих газодинамических уплотнений в России развивается на фоне импортозамещения зарубежных аналогов. Подробнее о технологии производства рассказано на странице производство сухих газодинамических уплотнений. Ниже разобрано, какие предприятия выпускают уплотнения, по каким критериям выбирать производителя и чем отечественные узлы отличаются от импортных.
Содержание
- 1 Содержание
- 2 Рынок сухих газодинамических уплотнений (СГУ) в России
- 3 Конструкция уплотнения и принцип работы
- 4 Где применяются уплотнения российского производства
- 5 Материалы, которые используют российские заводы
- 6 Критерии выбора производителя СГУ
- 7 Импортозамещение и реинжиниринг зарубежных уплотнений
- 8 Технологические возможности российских предприятий
- 9 Система подачи буферного газа и требования к монтажу
- 10 Сравнение отечественных и импортных уплотнений
- 11 Часто задаваемые вопросы
- 12 Итог
Содержание
- Рынок сухих газодинамических уплотнений в России
- Конструкция уплотнения и принцип работы
- Где применяются уплотнения российского производства
- Материалы, которые используют российские заводы
- Критерии выбора производителя СГУ
- Импортозамещение и реинжиниринг зарубежных уплотнений
- Технологические возможности российских предприятий
- Система подачи буферного газа и требования к монтажу
- Сравнение отечественных и импортных уплотнений
- Часто задаваемые вопросы
Рынок сухих газодинамических уплотнений (СГУ) в России
До введения санкционных ограничений значительная часть уплотнений для компрессоров закупалась у зарубежных производителей. Основными поставщиками были американские и европейские компании, специализирующиеся на торцевых уплотнениях для нефтегазовой отрасли.
После ухода части иностранных компаний с российского рынка спрос на отечественное производство сухих газодинамических уплотнений резко вырос. Российские предприятия нарастили мощности и освоили выпуск узлов для газоперекачивающих агрегатов и компрессоров природного газа различных типов.
Сегодня на рынке работают несколько специализированных предприятий, изготавливающих сухие уплотнения полного цикла — от проектирования до стендовых испытаний готового узла под рабочим давлением газа.
Конструкция уплотнения и принцип работы
Сухое газодинамическое уплотнение (СГУ, СГДУ) состоит из вращающегося седла и неподвижного торца. Между торцовыми поверхностями формируется тонкий газовый слой буферного газа. Это исключает механический контакт деталей во время работы компрессора.
Спиральные канавки на седле нагнетают газ к центру уплотнения при вращении вала. Давление газа в слое растёт, торец отходит от седла на несколько микрон, образуя устойчивый рабочий газовый зазор между торцовыми поверхностями седла и торца.
При выборе производителя важно понимать: точность формирования этого газового зазора определяет весь ресурс уплотнения. Отклонение геометрии канавок или неточная притирка поверхностей приводят к утечке газа и быстрому выходу узла из строя.
Важно! Производитель должен подтверждать точность изготовления протоколами измерений газового зазора и торцовых поверхностей, а не только визуальным осмотром готового изделия.
Где применяются уплотнения российского производства
Российские заводы изготавливают сухие газодинамические уплотнения СГУ для широкого круга промышленного оборудования высокого давления. Основные заказчики работают в газовой, нефтяной, химической и энергетической отраслях.
- Центробежные компрессоры на компрессорных станциях магистральных газопроводов.
- Газодожимные компрессоры для газоперерабатывающих предприятий.
- Насосы для перекачки сжиженных углеводородных газов.
- Компрессоры технологического газа химических производств.
- Турбодетандеры установок подготовки природного газа.
Во всех этих случаях уплотнение вала работает при высоком давлении технологического газа, а требования к герметичности и предотвращению утечки определяются нормами промышленной безопасности.
Материалы, которые используют российские заводы
Российские предприятия применяют материалы, устойчивые к агрессивным средам природного газа высокого давления. Основой уплотнительной пары остаётся карбид кремния — материал с высокой твёрдостью и химической стойкостью поверхности.
| Деталь | Материал | Особенности |
|---|---|---|
| Седло | Карбид кремния | Устойчивость к давлению и износу |
| Торец | Графит с пропитками | Низкое трение при пуске компрессора |
| Корпус | Нержавеющая сталь | Работа в коррозионных средах |
| Вторичные кольца | Фторэластомеры | Герметизация неподвижных соединений |
Часть материалов для торцовых пар производится на российских заводах, часть — закупается у партнёров из дружественных стран. Это снижает зависимость системы поставок от недружественных государств.
Критерии выбора производителя СГУ
При выборе поставщика уплотнений заказчики ориентируются на несколько ключевых параметров. Наличие полного производственного цикла на одной площадке считается преимуществом.
| Критерий | Почему важен |
|---|---|
| Собственное производство материалов и деталей | Снижает зависимость от внешних поставщиков |
| Испытательный стенд под рабочее давление газа | Подтверждает реальные параметры уплотнения |
| Опыт реинжиниринга импортных узлов | Позволяет заменить зарубежные аналоги без остановки компрессора |
| Сертификаты на материалы | Гарантия химического состава карбида кремния и сталей |
| Гарантийные обязательства | Защита интересов заказчика при отказе узла |
Отдельное внимание стоит уделить срокам изготовления, точности газового зазора и наличию собственной системы контроля качества на каждом этапе производства уплотнений газа.
Проверка производственных мощностей
Перед заключением контракта рекомендуется запросить у производителя перечень выполненных проектов. Опыт поставок для конкретной отрасли — газовой, нефтяной или химической — говорит о понимании специфики условий эксплуатации и параметров зазора уплотнения.
Полезно также уточнить наличие лицензий на изготовление оборудования для опасных производственных объектов, если уплотнение предназначено для взрывоопасных сред природного газа высокого давления.
Импортозамещение и реинжиниринг зарубежных уплотнений
Реинжиниринг — основной инструмент замены импортных уплотнений на российские аналоги. Процесс начинается с демонтажа и обмера снятого с компрессора узла.
- Демонтаж импортного уплотнения с компрессора.
- Обмер деталей и восстановление рабочих чертежей.
- Подбор отечественных материалов с аналогичными характеристиками.
- Изготовление деталей и сборка узла уплотнения.
- Стендовые испытания под параметрами исходного оборудования.
- Монтаж и пусконаладка на объекте заказчика.
Такой подход позволяет заменить уплотнение зарубежного производителя без длительного простоя компрессора, утечки газа и без изменения конструкции самого агрегата.
Технологические возможности российских предприятий

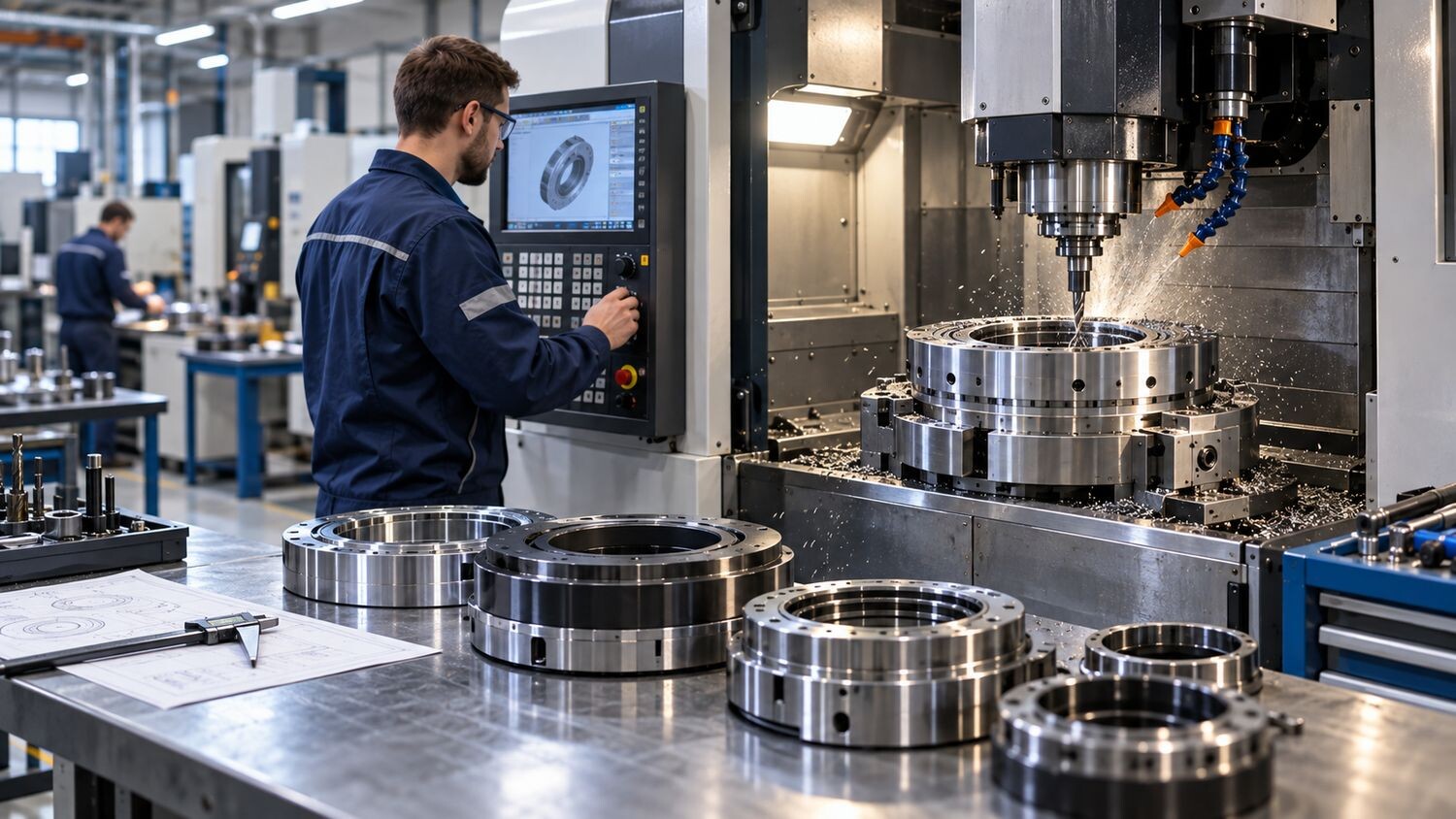

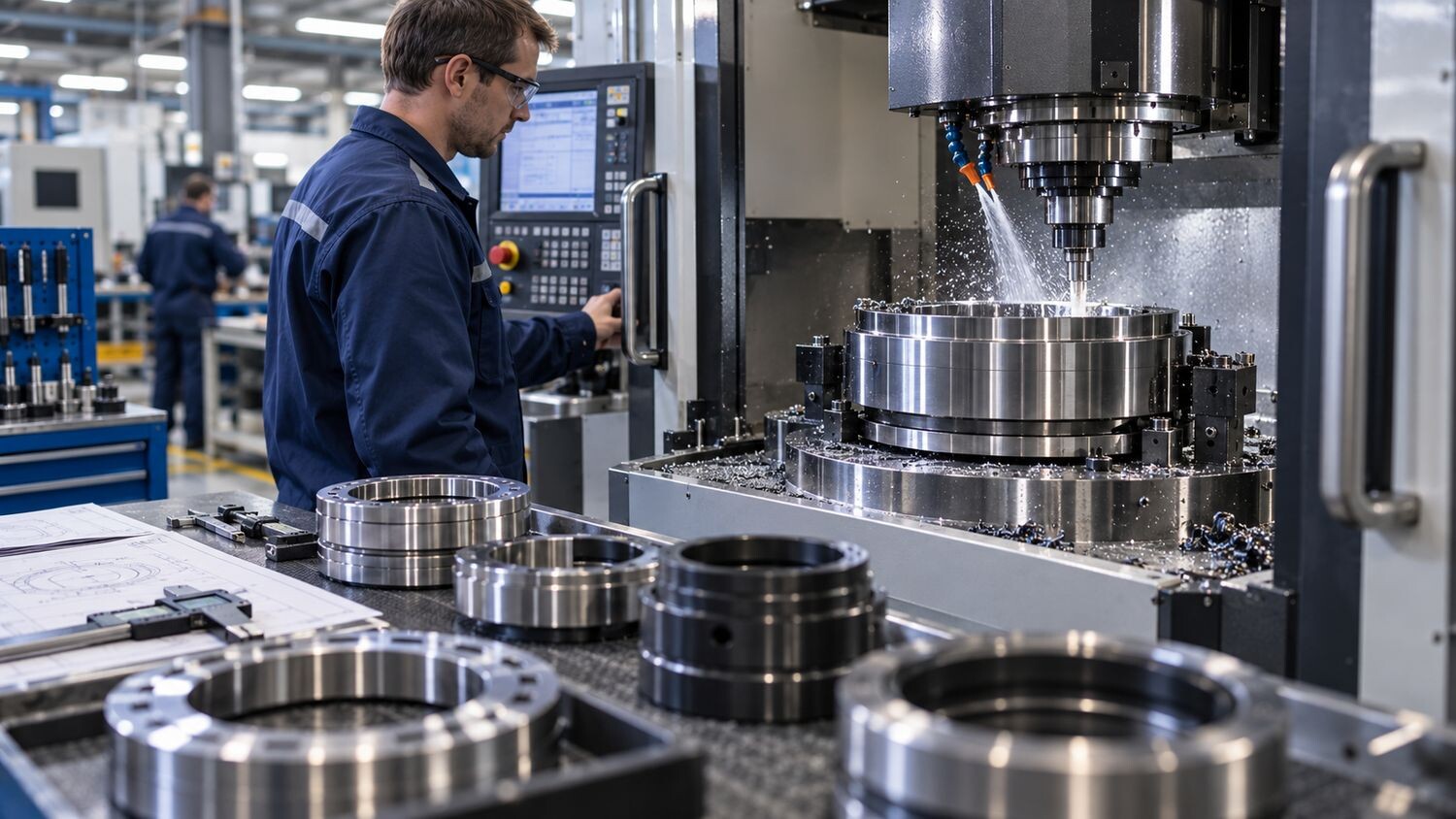

Изготовление сухих газодинамических уплотнений требует специализированного оборудования: станков с ЧПУ, установок лазерной резки для нанесения канавок, стендов балансировки и стендов для испытаний под давлением газа.
| Технологическая операция | Оборудование |
|---|---|
| Механообработка деталей | Токарные и фрезерные станки с ЧПУ |
| Нанесение спиральных канавок | Лазерные установки |
| Притирка торцовых поверхностей | Прецизионные притирочные станки |
| Балансировка деталей | Балансировочные стенды |
| Испытания уплотнений | Стенды под рабочее давление газа |
Наличие полного набора этого оборудования на одной производственной площадке сокращает сроки изготовления сухих газодинамических уплотнений СГДУ и снижает риски при передаче деталей между разными подрядчиками.
Контроль качества на российских предприятиях
Российские производители применяют методы неразрушающего контроля — ультразвуковую и капиллярную дефектоскопию деталей. Каждая партия материалов проходит входной контроль химического состава.

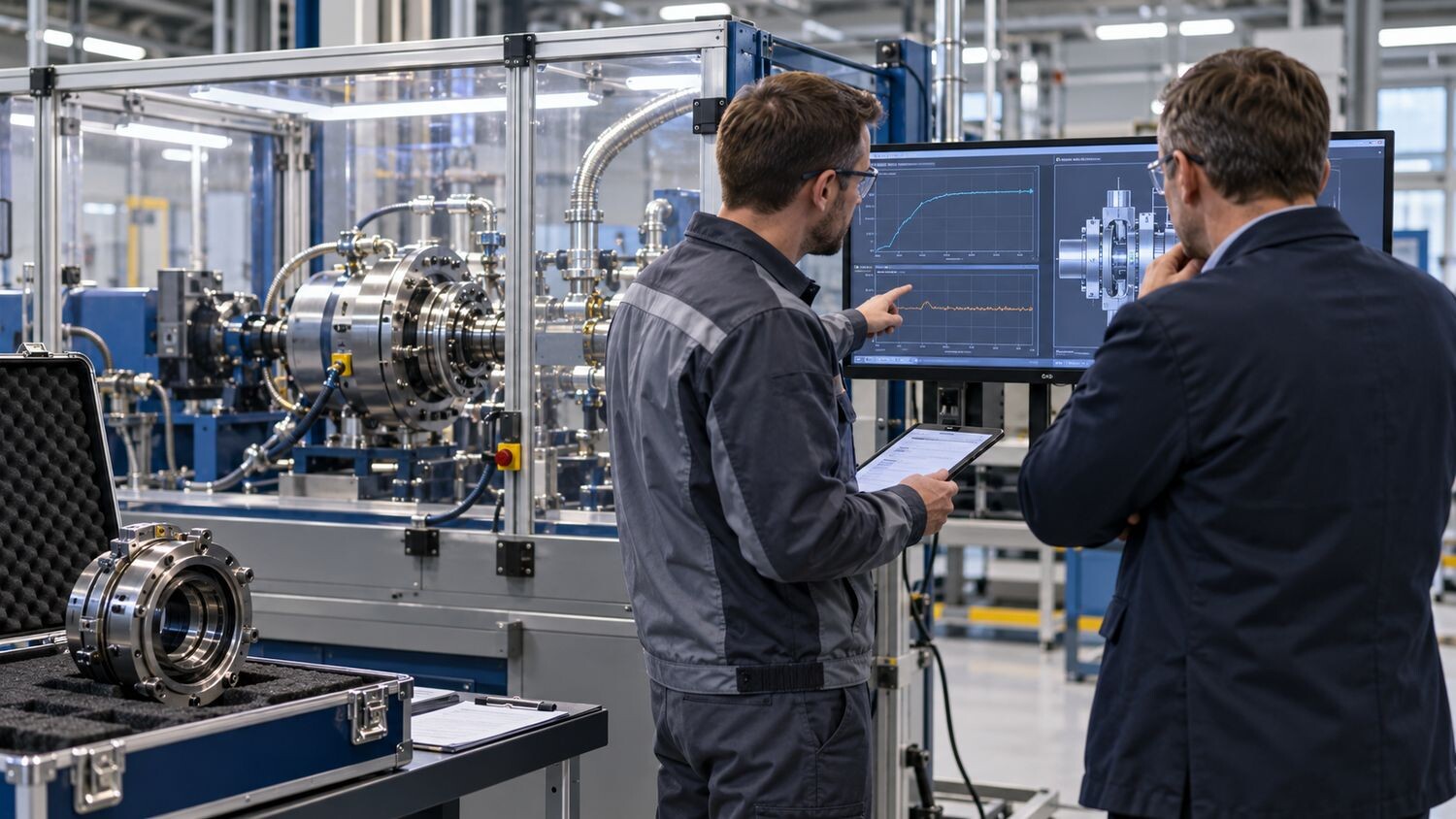

Готовые уплотнения СГУ проходят полную программу стендовых испытаний с оформлением протокола. Только после успешных испытаний на утечку газа узел передаётся заказчику вместе с паспортом изделия и сертификатами.
Система подачи буферного газа и требования к монтажу
Работа сухого уплотнения зависит не только от качества изготовления, но и от системы подачи буферного газа. Российские производители часто предлагают проектирование такой системы вместе с самим уплотнением.
Система очищает газ от механических примесей и капельной влаги перед подачей в зону уплотнения. В неё входят фильтры тонкой очистки, регуляторы давления и приборы контроля расхода газа.
Нестабильное давление в системе подачи буферного газа приводит к утечке газа через уплотнение и нарушению зазора даже при качественном изготовлении узла. Поэтому надёжный производитель всегда даёт рекомендации по параметрам системы для конкретного компрессора.
Сравнение отечественных и импортных уплотнений
| Параметр | Российское производство | Импортные аналоги |
|---|---|---|
| Сроки поставки | 4–8 недель | Часто более 3 месяцев |
| Сервисное обслуживание | Оперативное, без таможенных задержек | Ограничено из-за санкций |
| Возможность реинжиниринга | Полный цикл на месте | Не всегда доступен |
| Соответствие стандартам | ГОСТ, ТУ, по запросу API 692 | API 692, ISO 9001 |
По качеству изготовления ведущие российские предприятия достигли высокого уровня, сопоставимого с зарубежными производителями сухих газодинамических уплотнений. Ключевое преимущество отечественного производства — скорость поставки и доступность сервисного обслуживания.
Часто задаваемые вопросы
Можно ли полностью заменить импортное уплотнение российским аналогом?
Да, при наличии чертежей или возможности провести обмер снятого узла. Реинжиниринг позволяет воспроизвести параметры импортного уплотнения на отечественных материалах.
Как проверить качество изготовления перед покупкой?
Нужно запросить протоколы стендовых испытаний, сертификаты на материалы и паспорт изделия. Надёжный производитель предоставляет полный пакет документации по каждому уплотнению.
Сколько служит российское сухое газодинамическое уплотнение СГДУ?
При соблюдении технологии изготовления и правильной эксплуатации срок службы составляет 3–5 лет, что соответствует показателям импортных аналогов.
Итог
Производство сухих газодинамических уплотнений в России достигло уровня, достаточного для полноценной замены импортных аналогов. При выборе производителя важно проверять полноту производственного цикла, наличие испытательного оборудования и опыт реинжиниринга сложных узлов для конкретных условий эксплуатации компрессора.
